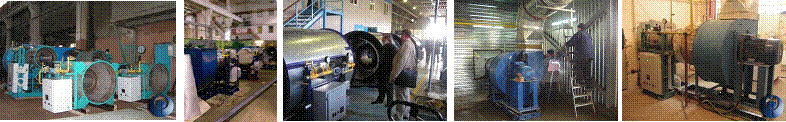

Принцип работы системы ВНС «Теплая волна»

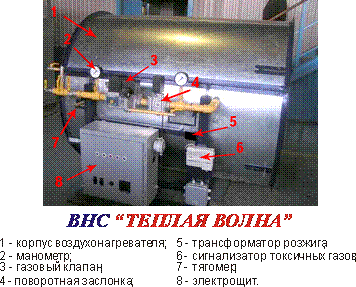

Газ подается в камеру смешения, где смешивается с первичным воздухом, поступающим через отверстия в разделительной решетке и «жаровой» трубе. Далее смесь через отверстия в сопловой решетке направляется в камеру горения, где поджигается электроискровым запальником. В камеру горения через систему отверстий поступает вторичный воздух. В ней в процессе горения образуются многочисленные, хорошо стабилизированные микрофакелы. При этом газ, поступающий на горение, полностью (без химического недожога) сгорает. Продукты сгорания смешиваются внутри с основной массой воздуха, которая нагнетается или всасывается вентилятором.

Благодаря надежной стабилизации горения, обеспечивается устойчивая работа воздухонагревателя даже при очень низких температурах окружающего наружного воздуха.

Контроль наличия воздушного потока осуществляется тягонапоромером с отсечками по верхнему и нижнему пределу.

Воздухонагреватели комплектуются газоанализатором для непрерывного измерения концентраций вредных веществ в нагретом воздухе, содержание которых должно быть меньше 30 % значения ПДК для воздуха рабочей зоны (метан СН₄ и угарный газ СО).

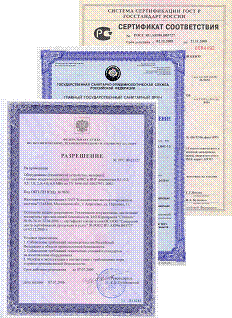

ВНС «Теплая волна» соответствует требованиям ГОСТ Р 51625-2000. Санитарно-эпидемиологическое заключение №77.99.04.44.Д.005215.07.03 Сертификат соответствия № РОСС БШ. АЮ96.ВО1492 №5591602 Разрешение Госгортехнадзора России № РРС-64-00069.

Выбор оборудования зависит от категории помещения, условий размещения оборудования, коэффициента кратности воздухообмена, теплопотерь здания. Срок службы основной рабочей камеры теплогенератора на «прогар» не менее 30 лет.

СИСТЕМА ВЕНТИЛЯЦИИ и ОТОПЛЕНИЯ ПТИЧНИКОВ.

В настоящее время используется два типа систем вентиляции и отопления:

с механическим побуждением – «активная»;
без механического побуждения – «пассивная».

Пассивная система не рассматривается. В 1960-62 годах специалистами института птицеводства в г. Сергиев Посад были разработаны рекомендации, которые исключали использование её в птицеводческих хозяйствах на территории бывшего Советского Союза из-за не пригодности по климатическим условиям.

АКТИВНАЯ система вентиляции и отопления.

Для нагрева и увлажнения приточного воздуха при отрицательных температурах используется смесительный воздухонагреватель ВНС "Теплая волна".

Для организации межсезонного и дежурного отопления, нагрева воды для технологических и хозяйственно бытовых нужд используется двухконтурный водогрейный газовый котел тепловой мощностью ориентировочно до 100 кВт.

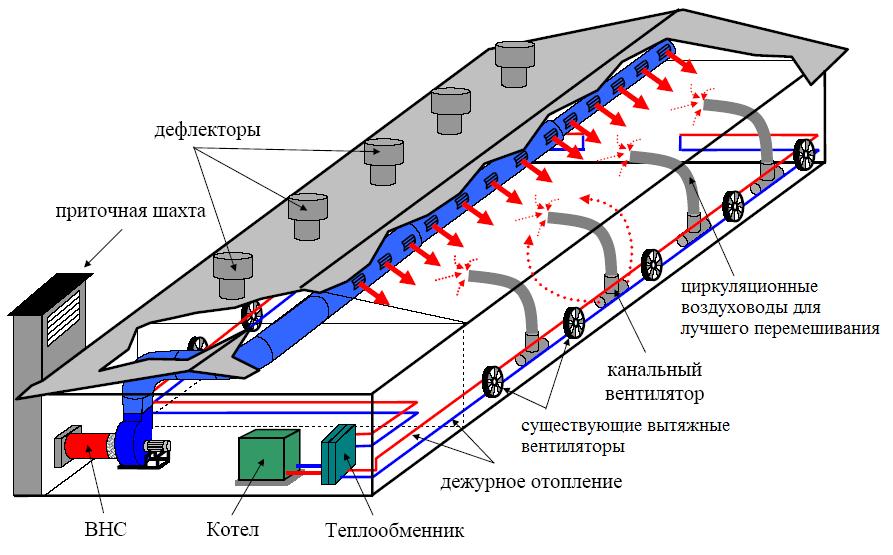

Рисунок 1 — схема системы вентиляции и отопления корпуса содержания птицы на основе воздухонагревателя "ТЕПЛАЯ ВОЛНА" и водяного котла для дежурного отопления.

Технико-экономическом обоснование эксплуатации системы ВНС "Теплая Волна".

В системах приточной вентиляции и воздушного отопления помещений с кратностью воздухообмена N = 2 и более оптимальным является непосредственный нагрев приточного воздуха за счет смешения с продуктами горения природного газа, так как отсутствуют потери тепла с уходящими продуктами горения (15 - 20 %), при транспортировке теплоносителя от источника тепла до объекта (0 - 40 %). Исключаются затраты на содержание котельной с теплотрассами.

Вследствие, непосредственного контакта продуктов сгорания с нагреваемым воздухом, КИТ воздухонагревателя ВНС «Теплая волна» более 99,6 %.

По сравнению с ВОДЯНОЙ системой теплоснабжения эффективность минимум на 20 % выше, так как:

отсутствуют тепловые потери с уходящими продуктами горения (КПД котла 85 - 92 %);
исключаются затраты электроэнергии на перемещение воды;
затраты на обслуживание и ремонт теплотрасс, котлов, теплообменного оборудования;
затраты на обслуживание и ремонт оборудования химводоподготовки;
затраты на расходные материалы для химводоподготовки;
малая инерционность и возможность использования дежурного отопления в нерабочее время;

Реальные теплопотери в системе водяного теплоснабжения могут достигать величины и 60 % вследствие:

износа теплоизоляции;
подтопления теплотрассы грунтовыми водами;
большой протяженностью тепловых сетей.

Исключается риск замораживания водяных калориферов и размораживания системы отопления.

По сравнению с РЕКУПЕРАТИВНЫМИ воздухонагревателями эффективность минимум на 12 - 15 % выше, так как:

отсутствуют тепловые потери с уходящими продуктами горения (КПД рекуперативного воздухонагревателя 85 - 92 %);
затраты на обслуживание и ремонт теплообменника (гарантия не более, чем на 3 года);
повышенные затраты на размещение воздухонагревателя в цехе, так как габариты рекуперативного в несколько раз больше смесительного воздухонагревателя при одинаковой тепловой мощности.

Сравнительный анализ организации систем отопления и вентиляции на основе различного газоиспользующего оборудования.

№	Наименование Оборудования	Смесительный воздухонагреватель ВНС «Теплая волна»	Смесительные воздухонагреватели (ед. мощностью 70 кВт)	Рекуперативный воздухонагреватель	Миникотельная.	Газолучевое
1.	КПД, %	99,6	99,6	88	90	84
2.	Номинальная тепловая мощность, кВт	500	70	600	600	10
3.	Количество, шт.	1	9	1	1	35
4.	Отопление	да	да	да	да	да
5.	Вентиляция	да	нет	да	да	нет
6.	Увлажнение	да	да	нет	нет	нет
7.	Стоимость монтажных работ, тыс. руб.	150	270	230	500	500
8.	Стоимость 1 Гкал, тыс. руб.	0,21	0,25	0,3	0,4	0,4

Для определения экономической эффективности применения ВНС «Тепла волна» на Вашем предприятии просим Вас заполнить опросный лист отослать его по факсу или по электронной почте ( anx@anx-ing.ru ).

Наши специалисты выполнят расчет и предоставят результаты Вам на рассмотрение.
